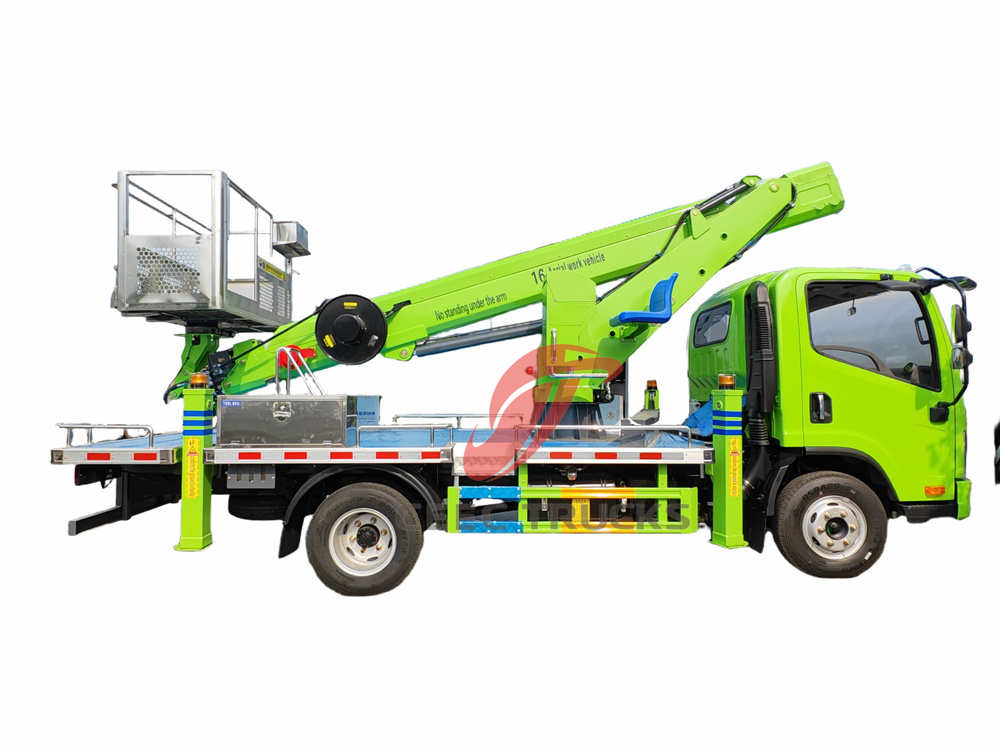

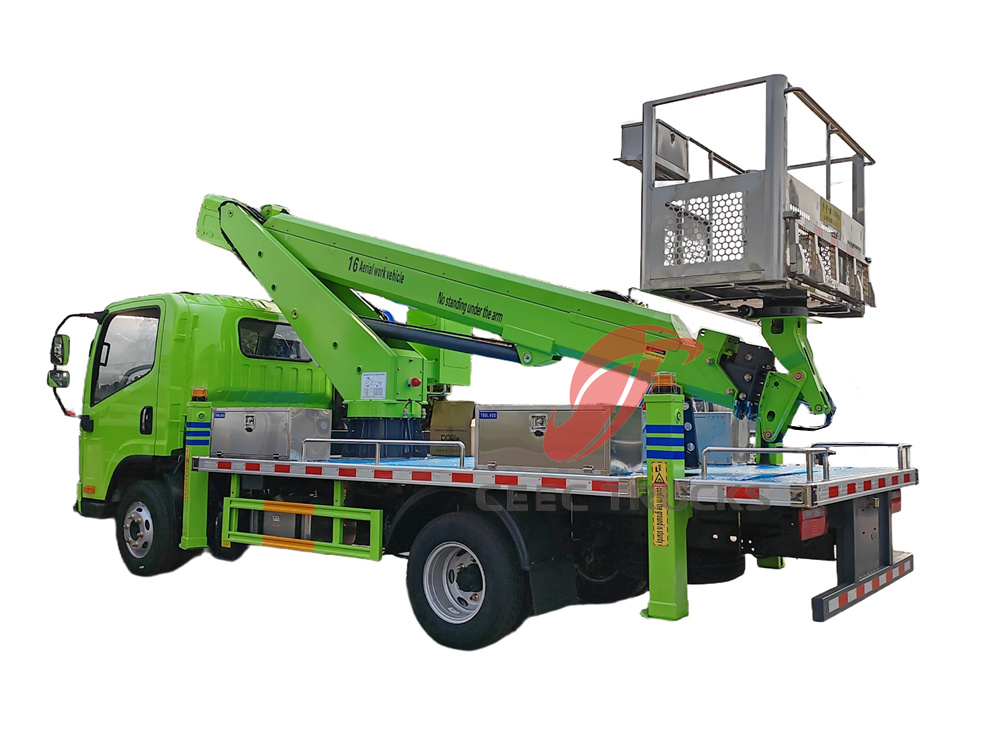

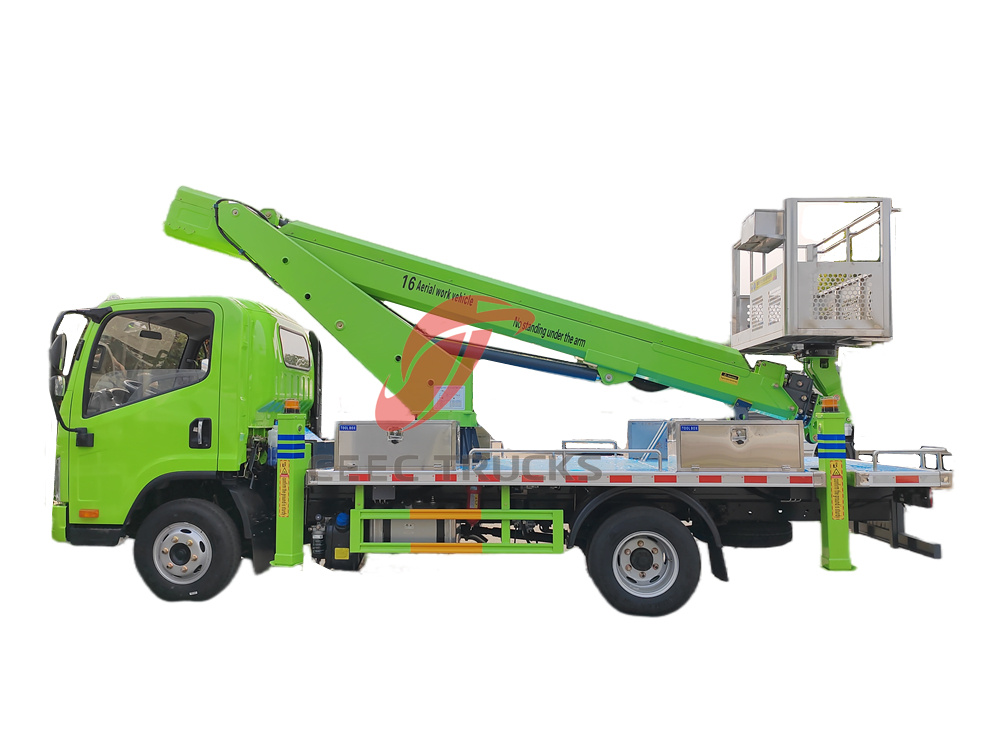

Xe nâng người khớp nối FAW 16 m

CácXe nâng người khớp nối FAW 16 mđược chế tạo trên khung gầm FAW J6F series CA1040, được trang bị động cơ Xichai 130 mã lực National VI và hộp số WLY 6 cấp, mạnh mẽ và thân thiện với môi trường. Thân trên sử dụng cánh tay làm việc trên không thẳng 4 đoạn với tổng chiều dài 16 mét. Truyền động thủy lực thực hiện ống lồng đồng bộ nhiều tầng và 360°xoay liên tục. Với hệ thống cân bằng tự động, hoạt động chính xác và ổn định. Bàn làm việc đuôi có thể chịu được 200kg và được trang bị tấm nhôm chống trượt và chức năng xoay để đáp ứng nhu cầu vận hành nhiều góc. Xe được hỗ trợ bởi 4 chân hình chữ V phía trước và chữ H phía sau, chức năng cân bằng một nút có thể thích ứng với địa hình phức tạp. Bộ điều khiển hoạt động tích hợp chế độ kép điều khiển từ xa có dây nối đất và không dây, được trang bị nhiều chế độ bảo vệ an toàn (như báo động quá tải, bảo vệ quá tải thủy lực, hệ thống chống va chạm, bảo vệ khẩn cấp, cơ chế liên động) để đảm bảo hiệu quả và an toàn. Xe được sử dụng rộng rãi trong các lĩnh vực đô thị, xây dựng, công nghiệp và các lĩnh vực khác, và là sự lựa chọn đáng tin cậy cho các hoạt động trên không.

● Nhà máy xe nâng Isuzu tốt nhất Trung Quốc
● Được thiết kế theo yêu cầu của bạn

● Dịch vụ tùy chỉnh OEM, in logo công ty của bạn

● Thời gian giao hàng nhanh, thời gian vận chuyển nhanh 10 ngày
● Thời gian bảo hành dài hạn 24 tháng

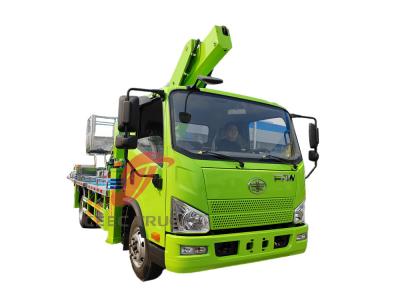

Hệ thống khung gầm

●. Mô hình khung gầm:Dựa trên khung gầm xe tải nhẹ FAW J6F series CA1040, sản phẩm được thiết kế chuyên biệt cho mục đích cải tiến kỹ thuật, tính đến cả khả năng chịu tải và khả năng đi qua.

●. Hệ thống điện:

♦ Động cơ:Xichai CA4DB1-13E6, công suất 130 mã lực (95kW), tiêu chuẩn khí thải quốc gia VI, dung tích 2,2L, công nghệ tăng áp, công suất ổn định và tiết kiệm nhiên liệu tuyệt vời.

♦ Truyền tải:Hộp số sàn 6 cấp WLY, vị trí số rõ ràng, dễ chuyển số và thích ứng với điều kiện làm việc phức tạp.

●. Chiều dài cơ sở và hệ dẫn động: Chiều dài cơ sở 3300mm, phân bổ tải trọng cầu trước hợp lý, khả năng chịu tải cầu sau mạnh mẽ, được trang bị hệ thống lái trợ lực thủy lực, điều khiển linh hoạt.

●. Hệ thống phanh: Phanh đĩa trước và phanh tang trống sau, kết hợp với hệ thống chống bó cứng phanh ABS đảm bảo an toàn khi lái xe.

Hệ thống trên

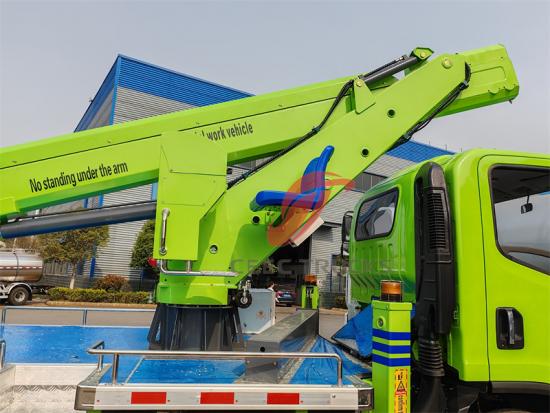

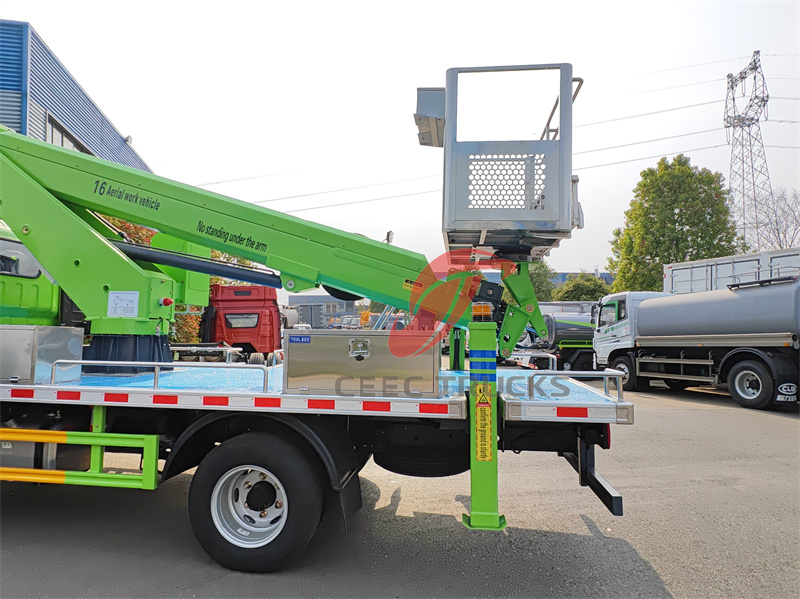

●. Cần cẩu làm việc trên không

♦ Hình thức cấu trúc:Cánh tay thẳng 4 đoạn, kết cấu hàn bằng thép mangan cường độ cao, thiết kế mặt cắt cánh tay được tối ưu hóa, khả năng chống uốn và xoắn tuyệt vời.

●. Thông số cánh tay:

♦Tổng chiều dài:16 mét (chiều cao làm việc theo chiều thẳng đứng), mở rộng theo chiều ngang khoảng 11 mét (trạng thái cánh tay duỗi thẳng hoàn toàn).

♦ Phương pháp kính thiên văn:Truyền động thủy lực toàn phần, được trang bị van tỷ lệ độ chính xác cao, hỗ trợ điều khiển độc lập ống lồng đồng bộ nhiều giai đoạn và một phần, cánh tay di chuyển trơn tru mà không bị rung. Cơ cấu ống lồng sử dụng liên kết xi lanh thủy lực + xích đôi, chuyển động trơn tru mà không bị kẹt.

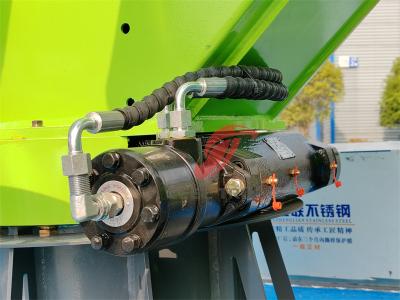

♦ Cơ chế quay:Xoay liên tục 360°, tốc độ quay có thể điều chỉnh, được trang bị thiết bị khóa thủy lực, định vị vận hành chính xác.

♦Hệ thống cân bằng:Hệ thống cân bằng thủy lực tự động đảm bảo bàn làm việc luôn nằm ngang và thích ứng với các hoạt động trên địa hình phức tạp.

♦ Giới hạn an toàn:được trang bị cảm biến góc, cảm biến biên độ và van cân bằng kép, theo dõi tư thế cánh tay theo thời gian thực, tự động giới hạn quá tải và hoạt động quá chiều rộng.

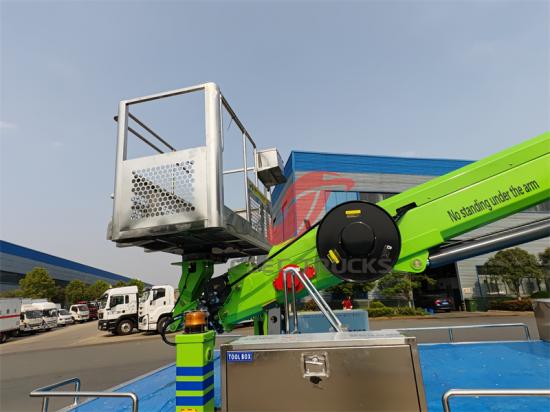

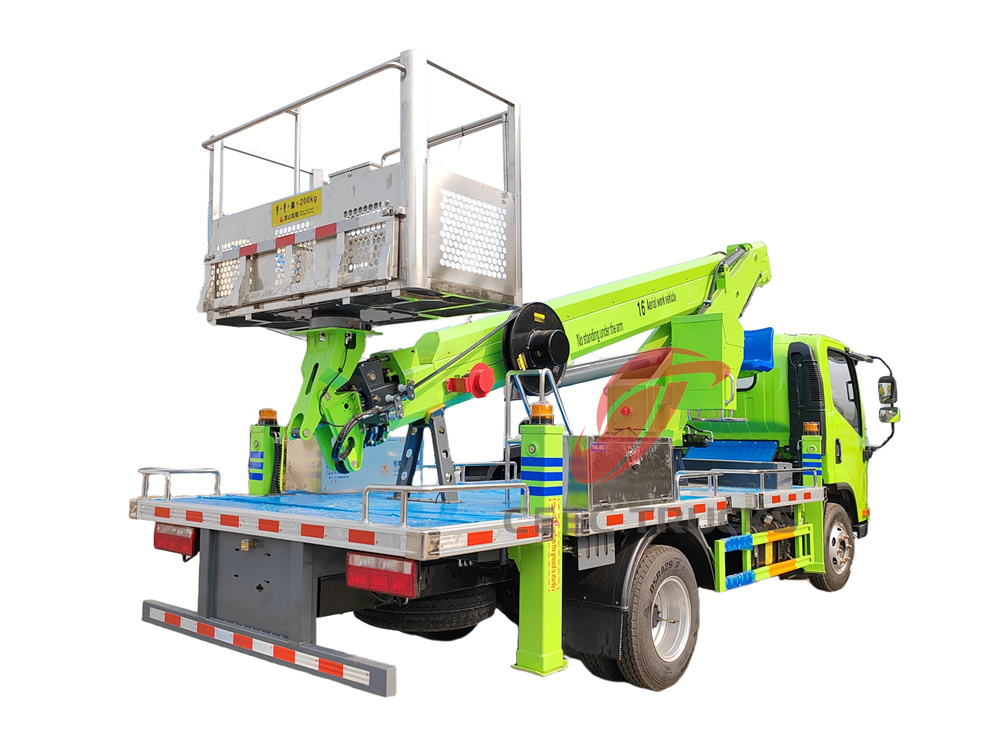

●. Nền tảng làm việc

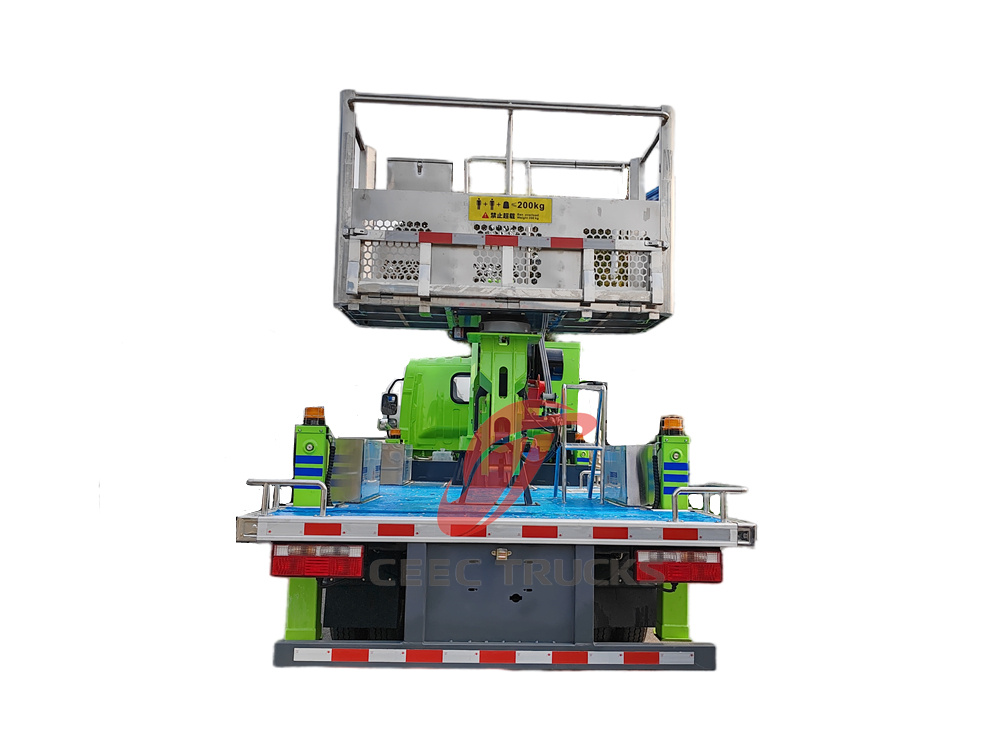

♦ Sức chứa:Tải trọng định mức của bàn làm việc đuôi là 200kg, có thể đáp ứng nhu cầu của hai người làm việc cùng một lúc.

♦ Kích thước nền tảng:dài × rộng × cao = 1,8m × 0,7m × 1,1m, được trang bị tấm nhôm và hàng rào chống trượt, không gian thao tác rộng rãi và an toàn.

♦ Chức năng phụ trợ:

Cân bằng và lật: Bàn làm việc có thể lật bằng tay hoặc thủy lực ±90°, thuận tiện cho việc chuyển vật liệu và cất giữ dụng cụ.

Hạ cánh khẩn cấp: Được trang bị thiết bị hạ cánh khẩn cấp cơ học để đảm bảo sơ tán nhân viên an toàn trong trường hợp mất điện hoặc hỏng hệ thống thủy lực.

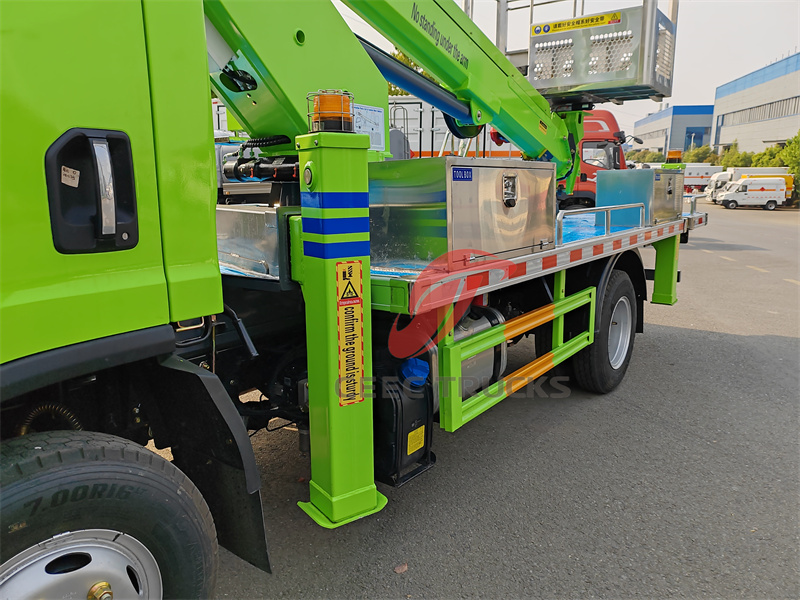

●. Hệ thống Outrigger

♦ Dạng cấu trúc:Tổng cộng có 4 chân chống, phía trước hình chữ V và phía sau hình chữ H, với bộ điều khiển độc lập ở một bên, hỗ trợ chế độ vận hành toàn nhịp và nửa nhịp.

♦ Phương pháp hỗ trợ:Cần trục đứng thủy lực, được trang bị chức năng cân bằng và tự động cân bằng để đảm bảo sự ổn định của xe khi làm việc trên mặt đất không bằng phẳng. Được trang bị khóa thủy lực hai chiều và thiết bị cân bằng cơ học, cần trục tự động khóa khi cần trục không được mở rộng hoàn toàn.

♦Khoảng cách:Chiều dài của cần trục phía trước là 3,2 mét, và chiều dài của cần trục phía sau là 3,5 mét, phù hợp cho các hoạt động trong không gian hẹp.

●. Hệ thống điều khiển

♦ Phương pháp hoạt động:

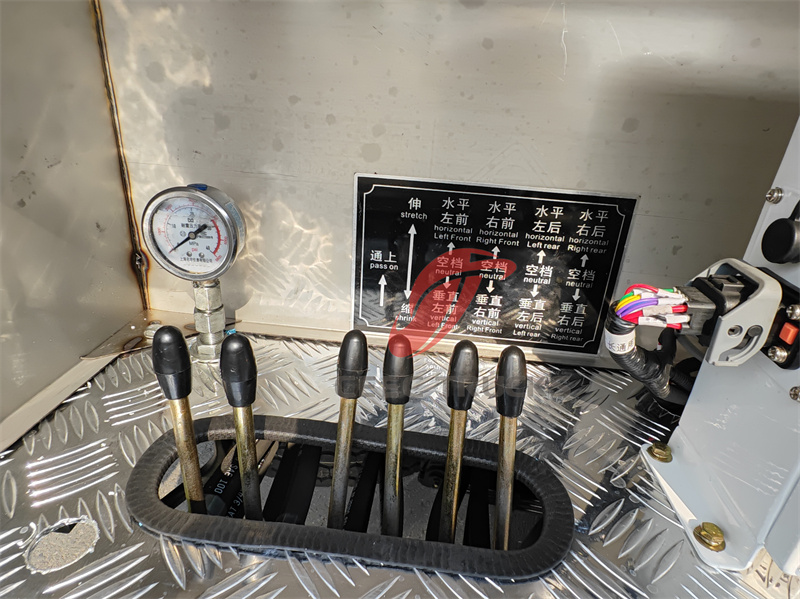

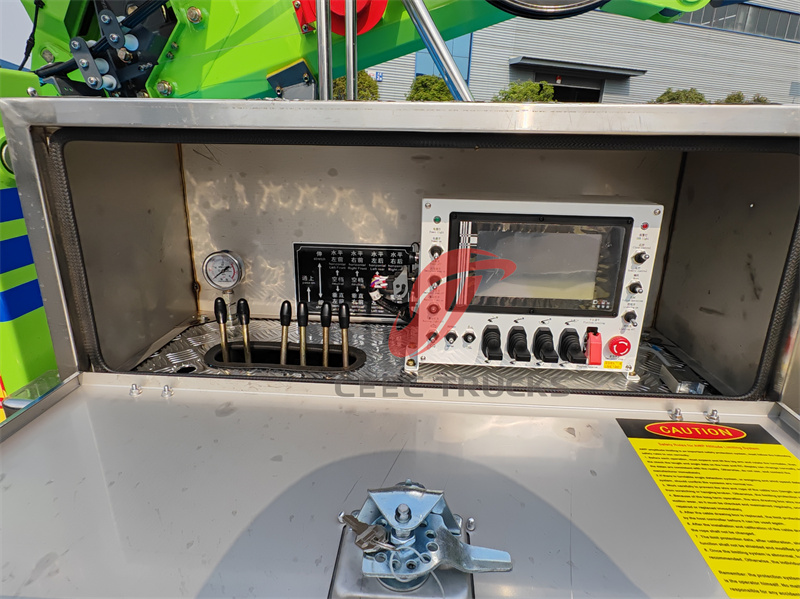

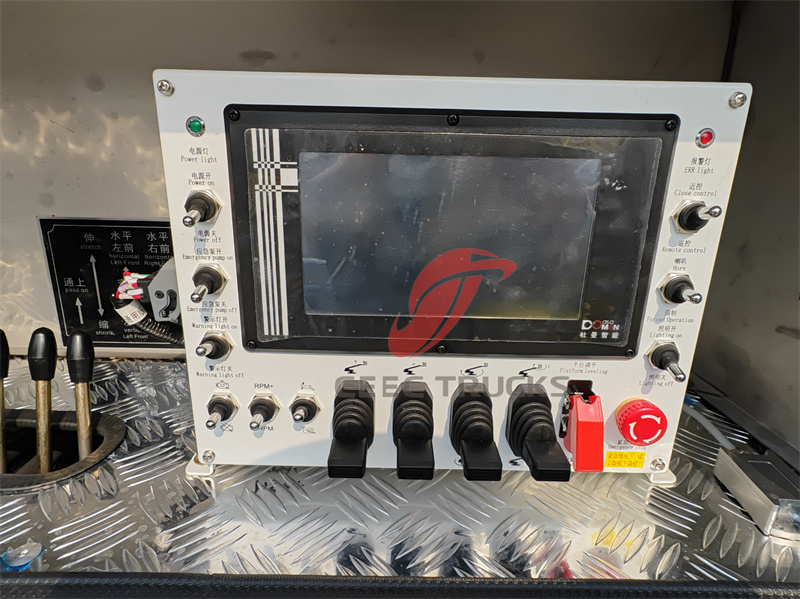

Hộp điều khiển mặt đất: Bảng điều khiển tích hợp, được trang bị nút dừng khẩn cấp, điều khiển chân chống, vận hành cần trục và các chức năng khác, vận hành trực quan và thuận tiện.

Điều khiển từ xa không dây: Điều khiển từ xa không dây 2.4G, khoảng cách điều khiển từ xa xa, hỗ trợ thiết lập lại bằng một nút bấm và phanh khẩn cấp, cải thiện độ an toàn khi vận hành.

♦ Thiết bị an toàn:

Bộ giới hạn tải: Theo dõi tải trọng của bàn làm việc theo thời gian thực, tự động báo động và hạn chế chuyển động khi quá tải.

Hệ thống chống va chạm: Phát hiện quỹ đạo chuyển động của cần cẩu, tự động giảm tốc hoặc dừng lại khi gặp chướng ngại vật.

Bảo vệ quá tải thủy lực: Hệ thống thủy lực được trang bị van tràn và van cân bằng để ngăn ngừa áp suất quá mức và va đập.

Bảo vệ khẩn cấp: Hệ thống thủy lực được thiết kế dự phòng, cần trục có thể được xả áp và thu lại bằng tay trong trường hợp mất điện đột ngột; nguồn điện sẽ tự động ngắt khi bệ quá tải.

●. Hệ thống phụ trợ

♦ Thiết bị cảnh báo: Được trang bị báo động bằng âm thanh, ánh sáng và đèn cảnh báo chân chống để đảm bảo không có nguy cơ mất an toàn.

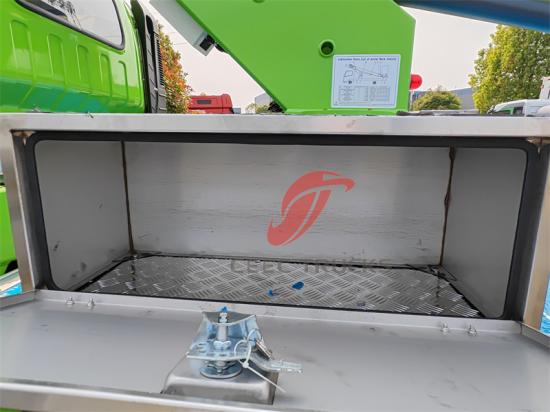

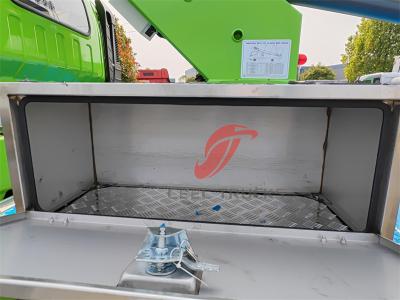

♦ Hộp đựng dụng cụ: Có hai hộp đựng dụng cụ được bố trí ở phía bên trái của khung xe để đựng các dụng cụ và phụ tùng thường dùng.

Ưu điểm kỹ thuật

1. Hoạt động hiệu quả:Cần trục có tính linh hoạt và bán kính quay vòng nhỏ, phù hợp với những không gian hẹp như đường đô thị, xưởng sản xuất.

2. An toàn và đáng tin cậy:Nhiều thiết bị bảo vệ an toàn đạt tiêu chuẩn quốc gia.

3. Bảo trì thuận tiện:Thiết kế dạng mô-đun, hệ thống thủy lực và hệ thống điện được bố trí thành từng vách ngăn, thuận tiện cho việc kiểm tra và bảo trì hàng ngày.

4. Khả năng thích ứng với môi trường:Động cơ phát thải Euro VI đáp ứng các yêu cầu bảo vệ môi trường, hệ thống thủy lực có hiệu suất khởi động ở nhiệt độ thấp tuyệt vời và thích ứng với nhiệt độ môi trường -20℃~45℃.

Các tình huống ứng dụng

• Kỹ thuật đô thị:bảo trì đèn đường, kiểm tra cầu và lắp đặt đèn tín hiệu giao thông.

• Lĩnh vực công nghiệp:bảo trì thiết bị nhà máy, lắp đặt đường ống và xây dựng kệ lưu trữ.

• Ngành xây dựng:trang trí tường ngoài, vệ sinh tường kính và hàn kết cấu thép.
