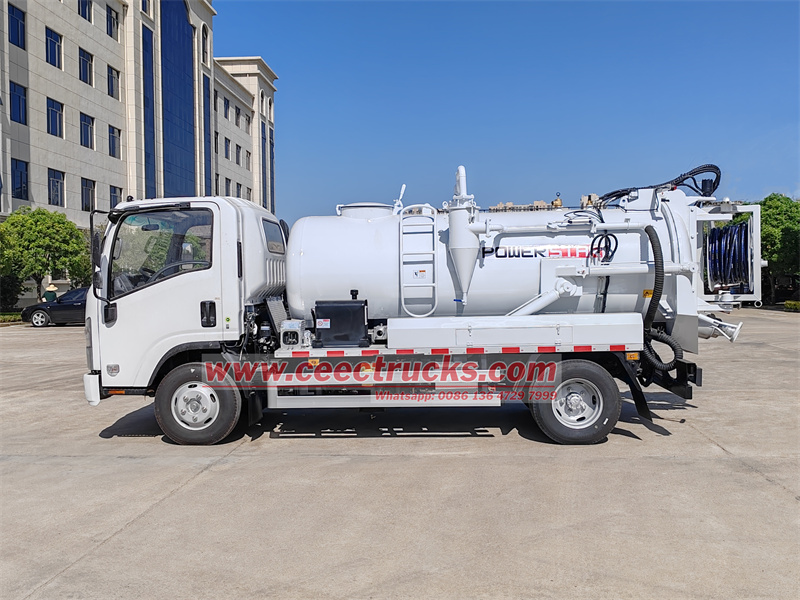

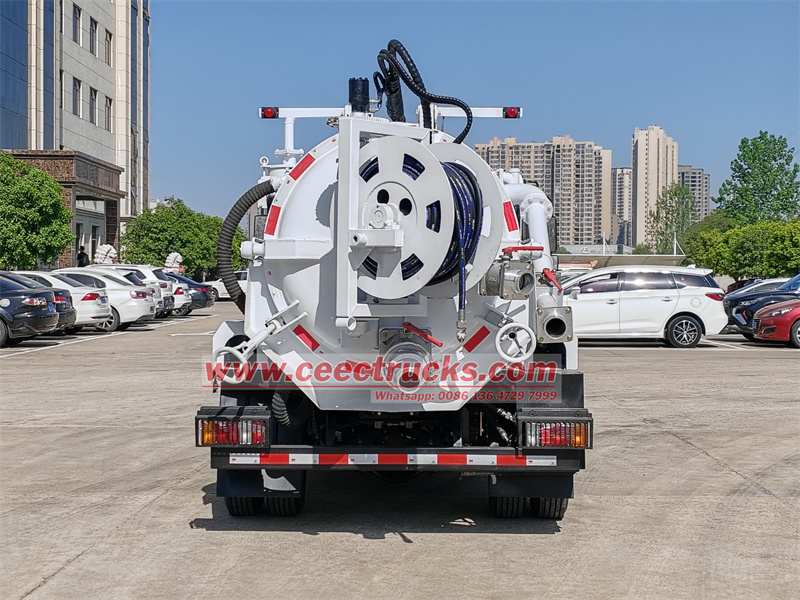

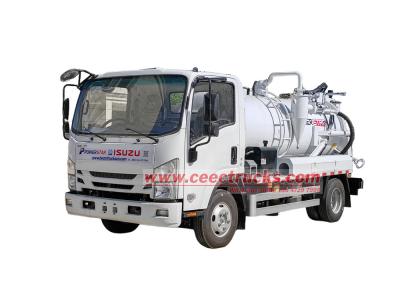

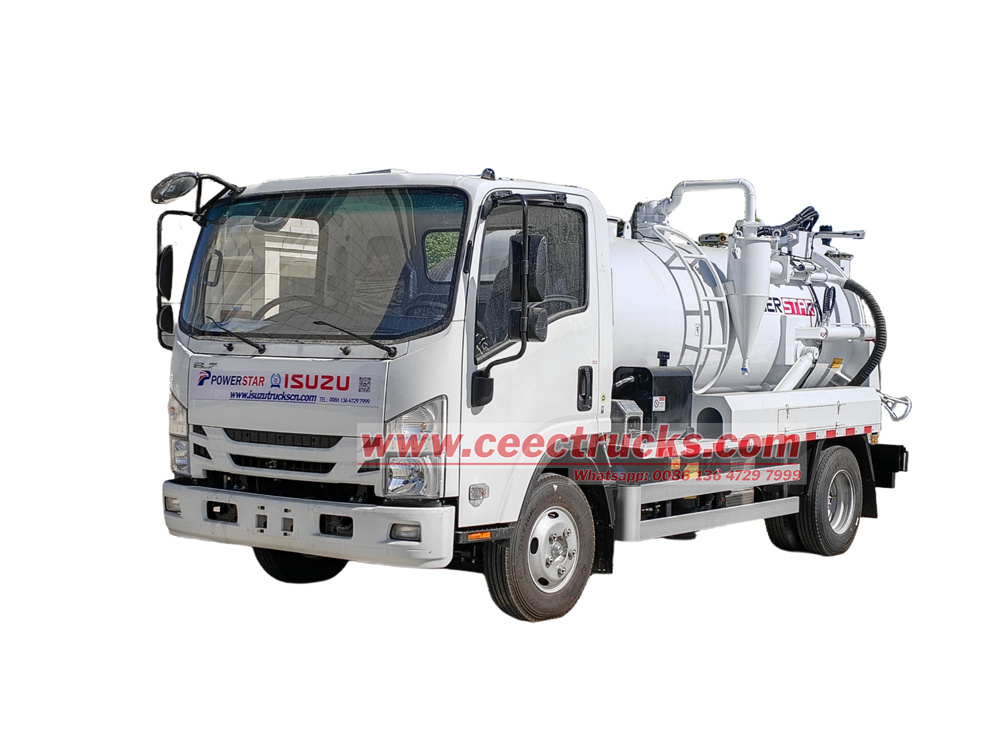

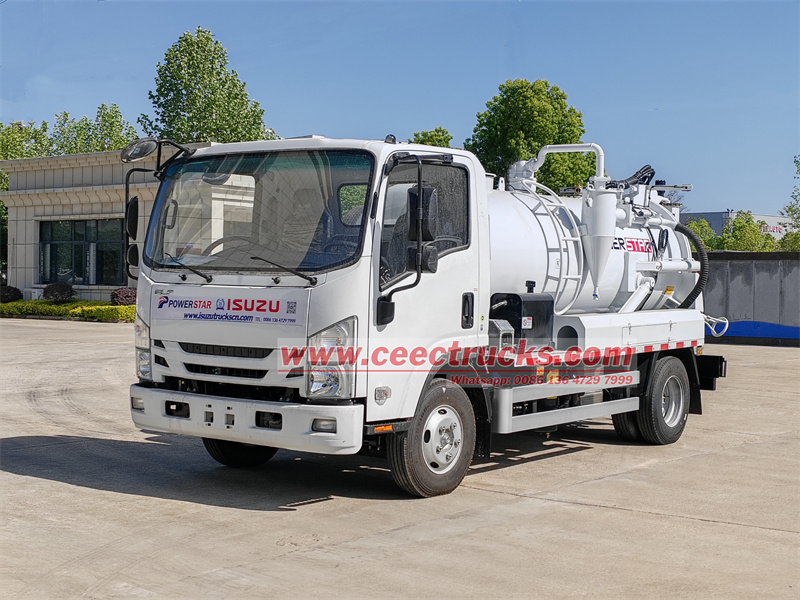

Xe hút bùn liên hợp Isuzu 4.000 lít

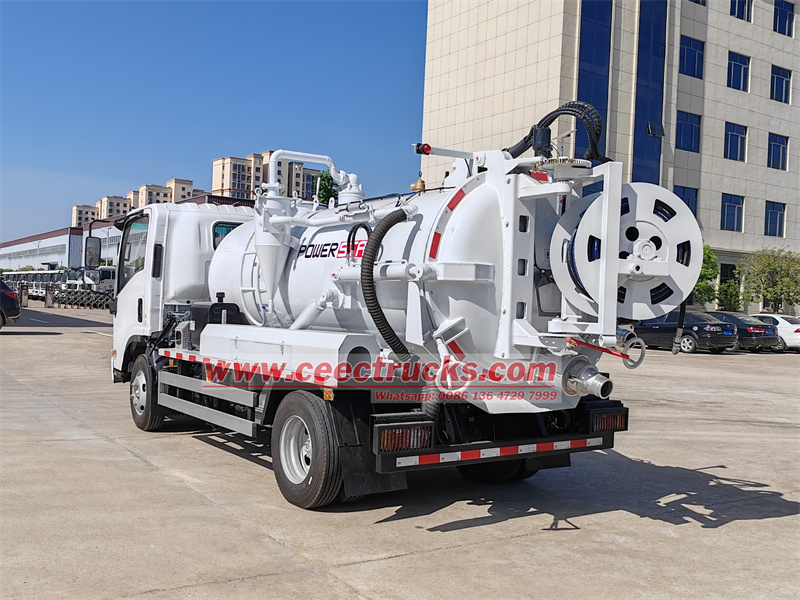

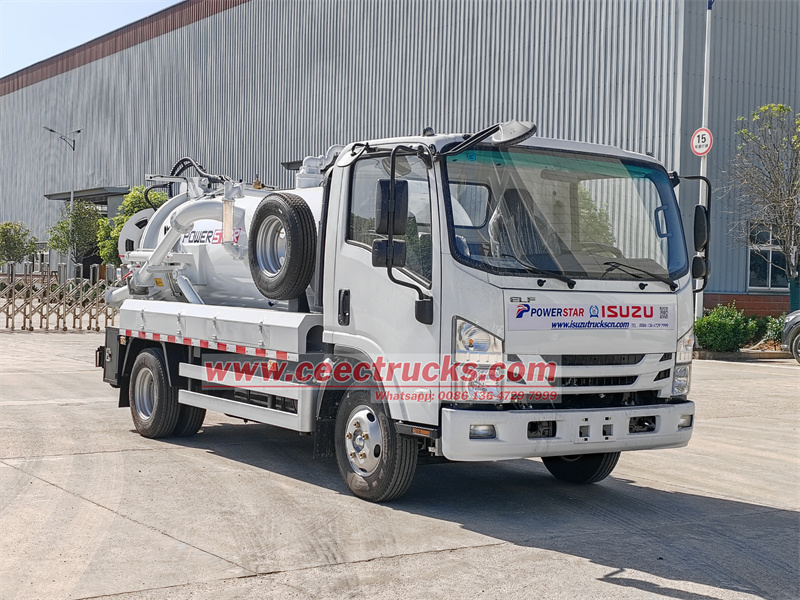

Xe tải phun chân không kết hợp Isuzu 4.000 lítđược thiết kế với hiệu quả cao, an toàn và linh hoạt như khái niệm cốt lõi, và được thiết kế đặc biệt cho các hoạt động nạo vét đường ống và nạo vét bùn trong điều kiện làm việc phức tạp. Xe dựa trên khung gầm Isuzu KV100, được trang bị động cơ Isuzu 4KH1CN6LB và hộp số MSB 5 cấp, với công suất mạnh mẽ và khả năng điều khiển ổn định. Thân trên sử dụng thiết kế bể đôi gồm 3 bể chứa nước thải và 1 bể chứa nước sạch, được trang bị bơm chân không Weilong và bơm nước áp suất cao nhập khẩu để đạt được hoạt động phối hợp hút nước thải và xả áp suất cao. Các nút khởi động công suất kép trong cabin, van thủy lực thủ công và hộp điều khiển phía sau bên phải tạo thành hệ thống vận hành ba, hỗ trợ chuyển đổi chế độ vận hành bằng một nút bấm và đảm bảo thủy lực và điện kép đảm bảo tính linh hoạt và độ tin cậy khi vận hành. Các cấu hình như bộ lọc thứ cấp, van xả cửa sau và ống cuộn cải thiện hơn nữa hiệu quả và độ an toàn của hoạt động, khiến nó trở thành lựa chọn lý tưởng cho vệ sinh đô thị và bảo trì đường ống công nghiệp.

â— 30 năm kinh nghiệm thiết kế xe phun nước thải kết hợp

â— Đội ngũ bán hàng chuyên nghiệp sẽ giúp bạn chọn được loại xe tải phù hợp.

â— Xây dựng đội ngũ QC nghiêm ngặt để đảm bảo chất lượng

â— Thời gian giao hàng nhanh, Thời gian vận chuyển nhanh 10 ngày

â— Thời gian bảo hành dài hạn 24 tháng

I. Cấu hình khung gầm

Các Xe phun nước thải kết hợp Isuzu KV100được cải tiến dựa trên khung gầm xe Isuzu KV100, trang bị động cơ Isuzu 4KH1CN6LB (120HP), kết hợp với hộp số Isuzu MSB 5 cấp, chiều dài cơ sở 3360mm. Có công suất mạnh mẽ và khả năng điều khiển linh hoạt, phù hợp với điều kiện đường xá đô thị phức tạp.

II. Cấu trúc trên

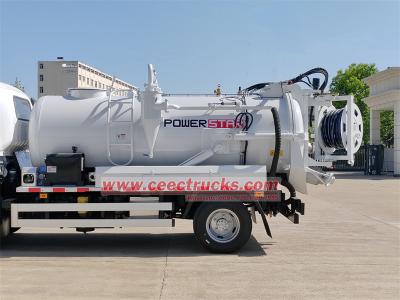

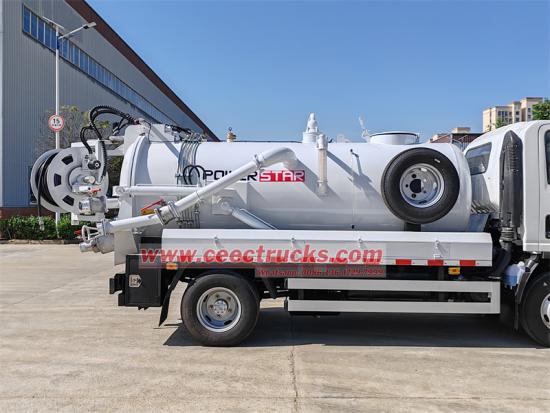

Một… Thiết kế bể

• Bể tách rời: 3 bể chứa nước thải + 1 bể chứa nước sạch, thiết kế ngăn độc lập, đáp ứng nhu cầu hút nước thải và xả nước sạch.

• Chất liệu: thép cacbon chất lượng cao (tùy chọn thép không gỉ), chống ăn mòn và chống gỉ, kéo dài tuổi thọ.

Một… Thiết bị cốt lõi

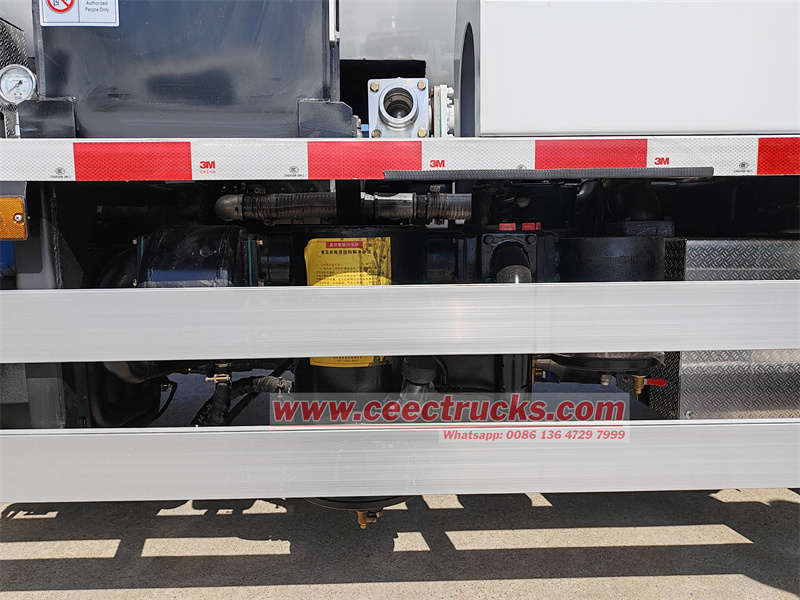

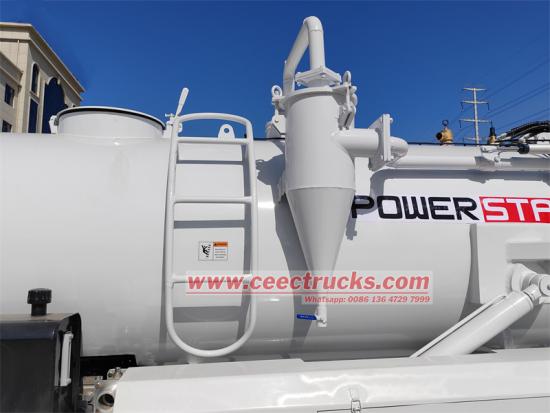

• Máy bơm chân không Weilong:hút nước thải hiệu quả, có bộ lọc thứ cấp để chặn các hạt tạp chất lớn, bảo vệ hoạt động ổn định của thiết bị.

• Máy bơm nước áp suất cao HPP của Ý:kết hợp với ống cuộn súng nước áp lực cao, khả năng xả mạnh.

• Cửa sổ thoát nước thải:quan sát mực chất lỏng trong bể theo thời gian thực để tránh tràn.

• Thang:thang gấp ở bên hông bể để dễ bảo trì.

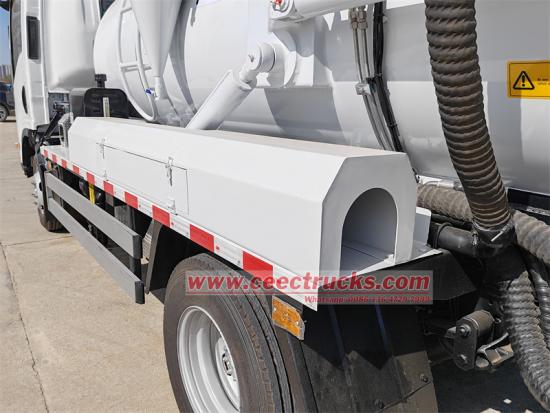

• Hộp đường ống:Bảo quản ống và phụ kiện chịu áp suất cao để giữ nơi làm việc sạch sẽ.

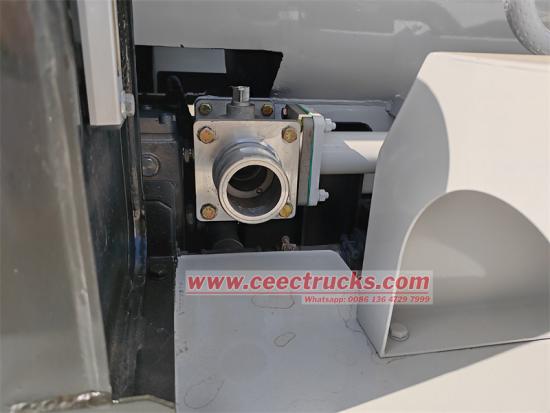

• Van xả cửa sau:Làm rỗng bể chứa nước thải nhanh chóng và hỗ trợ hoạt động liên tục.

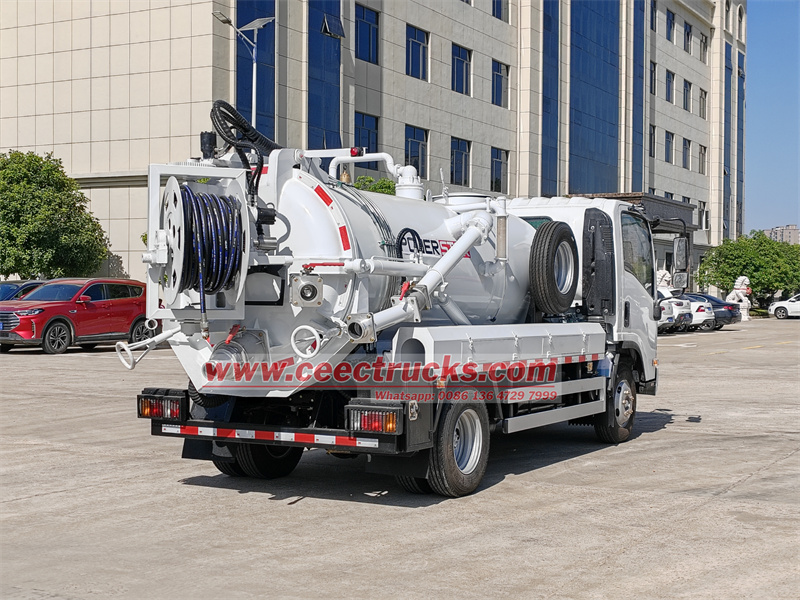

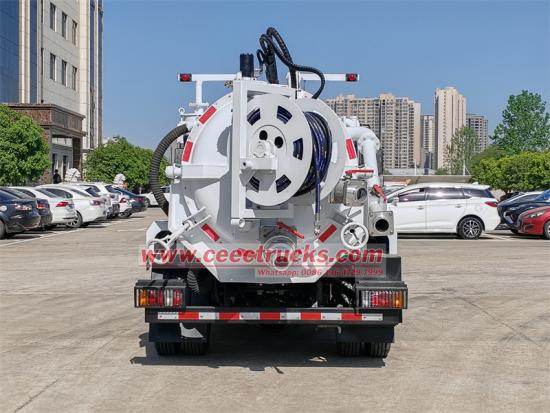

• Cuộn vòi:Được trang bị hệ thống súng phun nước áp lực cao, hỗ trợ xả nước từ xa và linh hoạt ứng phó với các điều kiện làm việc khác nhau.

III. Hệ thống điều khiển hoạt động

Một…Nút điều khiển độc lập trục lấy lực kép

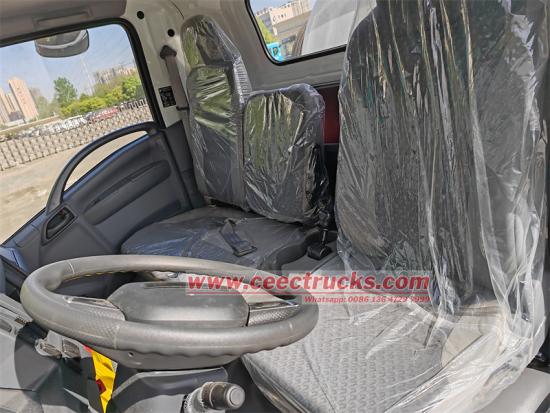

1. Vị trí:Các nút bấm độc lập được bố trí ở bên trái và bên phải vô lăng, có ký hiệu rõ ràng và thao tác trực quan.

2. Chức năng:

• Nút bên trái (điều khiển bể chứa nước thải):Khởi động/dừng bơm chân không Weilong chỉ bằng một cú nhấp chuột và kết hợp với bộ lọc thứ cấp để hút nước thải hiệu quả, ngăn không cho tạp chất xâm nhập vào thân bơm.

• Nút bên phải (điều khiển bình nước sạch):Khởi động/dừng máy bơm nước áp suất cao nhập khẩu, cung cấp tia nước áp suất cao 16-20MPa và nạo vét đường ống mạnh mẽ.

• Thuận lợi:Hai hệ thống hoạt động độc lập và không ảnh hưởng lẫn nhau. Ví dụ, không cần phải tắt chức năng làm sạch khi bơm nước thải, giúp cải thiện hiệu quả công việc.

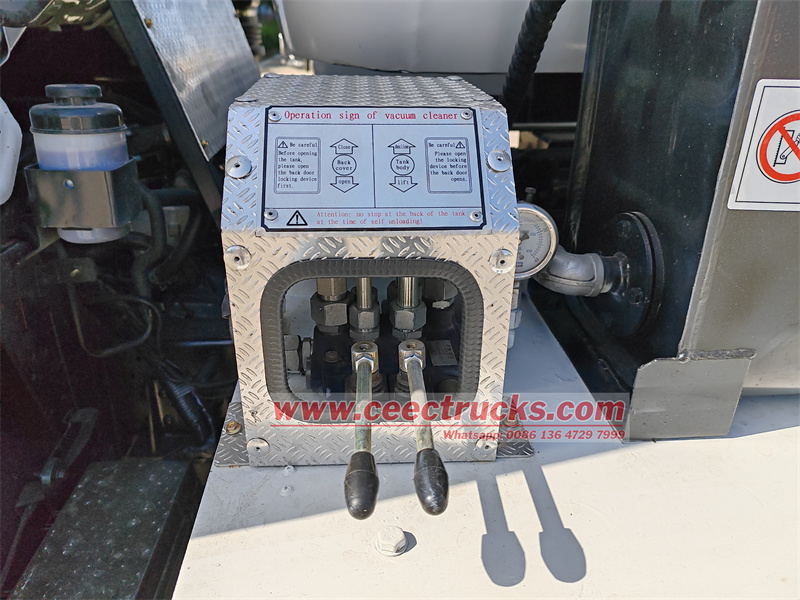

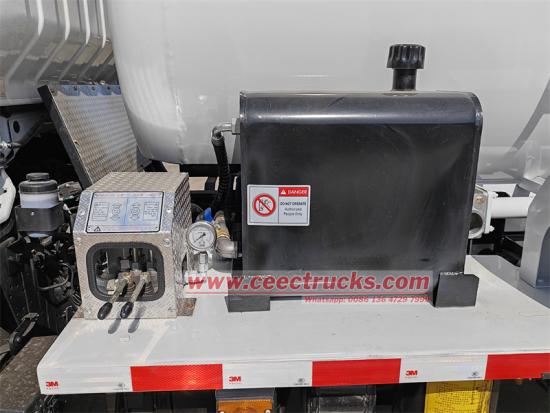

Một… Van vận hành thủy lực thủ công (phía tài xế)

Xác định chức năng:

• Quay lại Đóng/Mở:Kiểm soát việc đóng và mở nắp sau của bể chứa nước thải để đảm bảo bịt kín hoặc xả nước thải nhanh chóng.

• Độ hạ/nâng thân xe tăng:Điều chỉnh góc thân bồn thông qua hệ thống thủy lực để thích ứng với yêu cầu vận hành ở các độ sâu hoặc góc khác nhau.

• Phương pháp hoạt động:Thiết kế dạng núm vặn, phản ứng thủy lực nhạy, các chuyển động phức tạp có thể thực hiện bằng một tay, giảm cường độ vận hành.

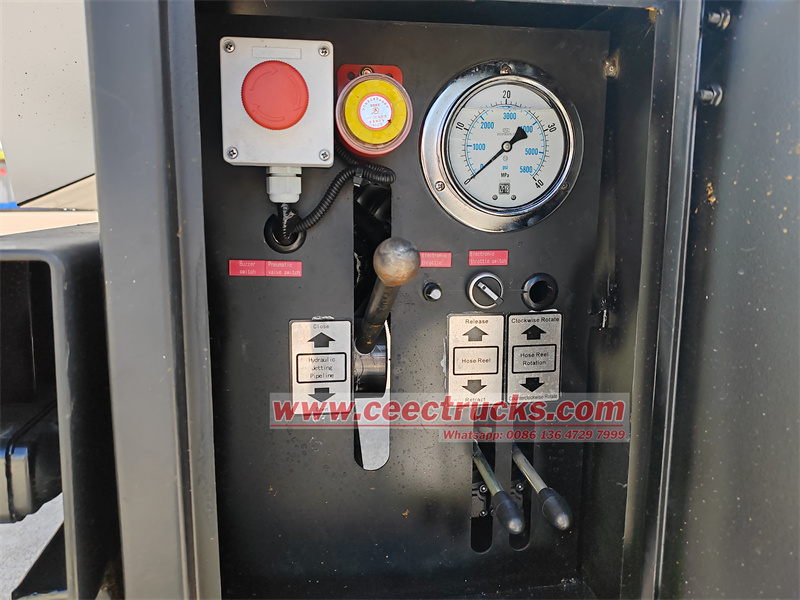

Một… Hộp điều khiển phía sau (phía sau bên phải):

1. Hệ thống xả áp suất cao

• Đường ống phun thủy lực đóng/mở:Điều khiển đường ống áp suất cao bằng một nút bấm để tránh rò rỉ áp suất nước do thao tác sai.

• Thả/Thu ống cuộn:Cuộn vòi điện tự động thu vào và thả ra, hỗ trợ chiều dài vòi hơn 10 mét và phù hợp cho các hoạt động ở khoảng cách xa.

• Vòng quay của ống cuộn (theo chiều kim đồng hồ/ngược chiều kim đồng hồ):Điều chỉnh hướng quay của cuộn dây thông qua núm hộp điều khiển, điều chỉnh góc ống linh hoạt và tránh bị vướng víu.

2. Kiểm soát chức năng phụ trợ

• Công tắc còi:Bật còi báo động trong khi vận hành để cảnh báo những người xung quanh chú ý đến vấn đề an toàn và tránh bị thương do tia nước áp lực cao gây ra.

• Công tắc van khí nén:Kiểm soát việc đóng mở các van khí nén, chẳng hạn như van niêm phong bồn, để đảm bảo bồn được niêm phong hoàn toàn trong quá trình hút nước thải.

• Bướm ga/Công tắc điện tử:Bướm ga điện tử điều chỉnh chính xác tốc độ động cơ để phù hợp với các tải hoạt động khác nhau (chẳng hạn như tiết kiệm năng lượng ở tốc độ thấp khi tải nhẹ, tăng tốc độ cao khi tải nặng).

IV. Phối hợp vận hành và thiết kế an toàn

Một….Logic liên kết hệ thống kép

• Kiểm soát ưu tiên:Bể chứa nước thải và bể chứa nước sạch có nguồn điện dự phòng cho nhau, nếu một bên bị hỏng thì bên còn lại vẫn có thể hoạt động độc lập.

• Khóa liên động an toàn:Khi nắp sau của bồn không được đóng (trạng thái Mở ngược), máy bơm chân không không thể khởi động để tránh rò rỉ nước thải.

Một…. Thiết kế dự phòng thủy lực và điện

• Van thủy lực thủ công:Khi hệ thống điện bị hỏng, các thao tác cơ bản như nâng bình xăng và đóng mở nắp sau vẫn có thể được thực hiện thông qua van thủ công ở phía tài xế.

• Bướm ga điện tử chế độ kép:hỗ trợ điều chỉnh hành trình tự động và điều chỉnh thủ công để ứng phó với các điều kiện làm việc phức tạp (như tăng tốc tự động khi leo dốc).

Một…. Hệ thống cảnh báo và khẩn cấp

• Còi báo động + đèn báo động:tự động liên kết trong quá trình vận hành, cung cấp cảnh báo kép vào ban đêm hoặc trong môi trường ồn ào.

• Nút dừng khẩn cấp:Có các nút dừng khẩn cấp màu đỏ trên hộp điều khiển phía sau bên phải và cabin, có thể ngắt toàn bộ nguồn điện chỉ bằng một cú nhấp chuột.
