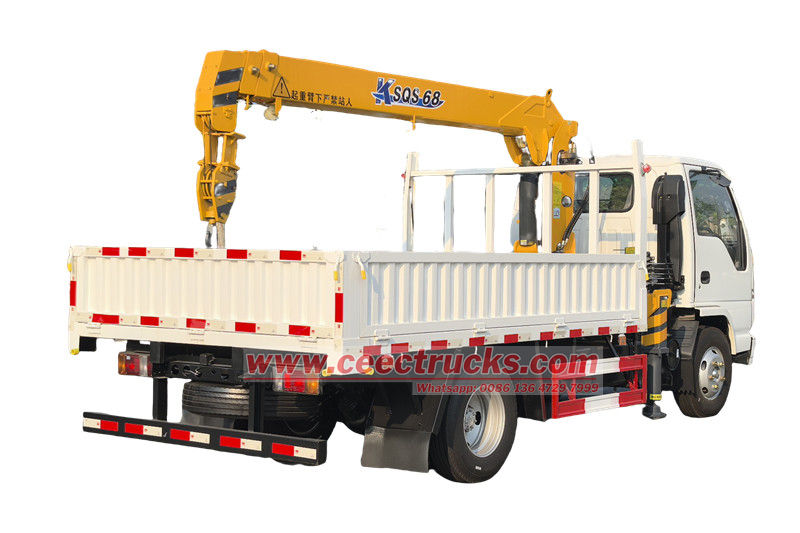

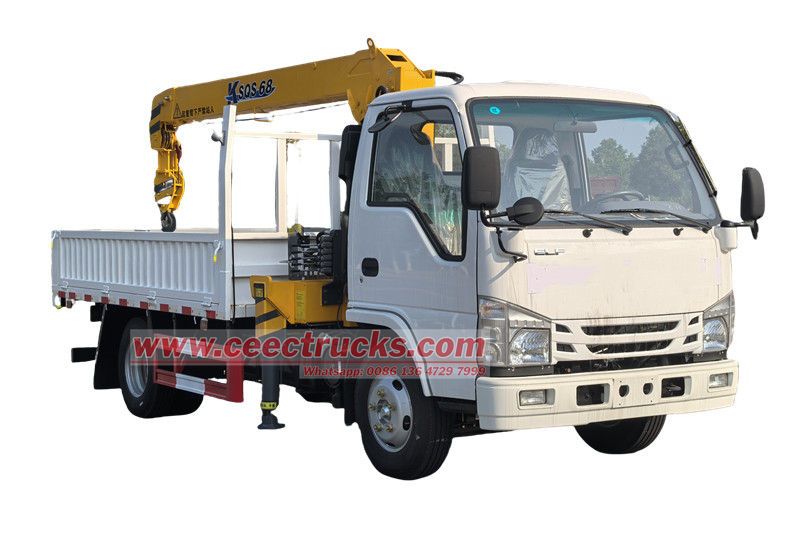

Cần cẩu xe tải Isuzu ELF 3.2 tấn là thiết bị nâng hiệu quả và linh hoạt, được lắp trên xe và có cấu trúc cánh tay thẳng có thể thu vào. Thiết kế cánh tay thẳng của cần cẩu cho phép nó hoạt động ở nhiều góc độ khác nhau, với bán kính hoạt động dài và chiều cao nâng cao. Bằng cách vận hành hệ thống điều khiển, có thể dễ dàng nâng và xử lý hàng hóa chính xác. Xe cẩu tải Isuzu ELF được sử dụng rộng rãi trong hậu cần, xây dựng, cứu hộ và các tình huống khác, cải thiện đáng kể hiệu quả công việc và an toàn vận hành.
Xe tải cẩu Isuzu ELF 3.2 tấn còn được gọi là xe tải Isuzu ELF có cần cẩu nâng 3.2 tấn, xe cẩu ống lồng, xe cần cẩu dịch vụ, xe cẩu gắn trên xe cẩu ống lồng, v.v. Xe được cải tiến trên khung gầm Isuzu 100P, trang bị động cơ Isuzu 4KH1CN6LB 120HP, mạnh mẽ, kết hợp với hộp số MSB 5 cấp, sang số êm ái, phía sau thân xe có cần cẩu SQS-68, sức nâng và tầm với lớn, bên dưới có thùng hàng kích thước 3000x2100x450mm, có thể dễ dàng chở các vật nặng được móc cẩu nâng lên.
Xe cẩu Isuzu ELF 3.2 tấn cung cấp nhiều loại tải trọng tùy chọn, bao gồm 2 tấn, 3.2 tấn, 4 tấn, v.v. lên đến 30 tấn. Khi nói đến loại cần cẩu, khách hàng có thể linh hoạt lựa chọn giữa cần cẩu tay thẳng hoặc cần cẩu tay gấp.
Xe cẩu cần cẩu Isuzu này được chế tạo từ một số thành phần chính, chẳng hạn như cần cẩu, bàn xoay, khung và chân. Cần cẩu trên tàu thực hiện các chuyển động cơ học như nâng, thu gọn, xoay và tời, và thực hiện các hoạt động nâng thông qua sự kết hợp phối hợp của các hành động này.
|
Xe cẩu tải Isuzu ELF 3.2 tấn |
|||
|
Kích thước tổng thể |
6600x2 2 00x 285 0mm |
||
|
Tổng trọng lượng xe |
7300kg |
||
|
Trọng lượng lề đường |
4250kg |
||
|
Thông số kỹ thuật khung gầm |
|||
|
Thương hiệu khung gầm |
ISUZU |
||
|
Mô hình ổ đĩa |
4 x 2 ,Trái tim |
||
|
Nhà gỗ |
Cabin ISUZU 3D, có A/C và 2 ghế ngồi, điều khiển phía trước, kết cấu hàn toàn bộ bằng thép. Nghiêng bằng tay, hệ thống treo cơ học |
||
|
Động cơ |
Người mẫu |
Phun nhiên liệu trực tiếp 4 thì, 4 xi-lanh thẳng hàng làm mát bằng nước, tăng áp và làm mát trung gian |
|
|
Kiểu |
Isuzu 4KH1CN6LB |
||
|
Quyền lực |
88 KW/ 12 0Mã lực |
||
|
Sự dịch chuyển |
2 . 999 L |
||
|
Loại nhiên liệu |
Dầu diesel |
||
|
Hộp số |
Isuzu MSB - 5 Hỏi |
||
|
Hệ thống phanh |
phanh khí nén |
||
|
Cơ sở bánh xe |
3360 mm |
||
|
Lốp xe |
70 0 R16 , 6 +1 chiếc |
||
|
Đặc điểm kỹ thuật của kết cấu thượng tầng |
|||
|
Thân xe chở hàng |
Kích thước |
3000x2100x450mm |
|
|
Vật liệu |
Thép cacbon Q235 |
||
|
Độ dày hàng hóa |
Cạnh 3mm, Đáy 4mm |
||
|
Hệ thống làm việc |
|||
|
Cần cẩu |
Thương hiệu Crane |
SQS-68 |
|
|
Sức nâng tối đa |
32 00kg |
||
|
Bán kính làm việc tối đa |
7.7 tôi |
||
|
Chiều cao nâng tối đa |
9,5 tôi |
||
|
Góc quay |
360° |
||
|
Không gian lắp đặt |
850 mm |
||
|
Áp suất làm việc tối đa |
20 Mpa |
||
|
Trọng lượng cần cẩu |
1105 kg |
||
|
Dung tích bình dầu |
30 L |
||
Nguyên lý hoạt động của xe cẩu Isuzu ELF 3.2 tấn
● Xe cẩu tải Isuzu ELF 3.2 tấn sử dụng động cơ xe làm nguồn điện và truyền lực đến bơm thủy lực thông qua bộ truyền lực.

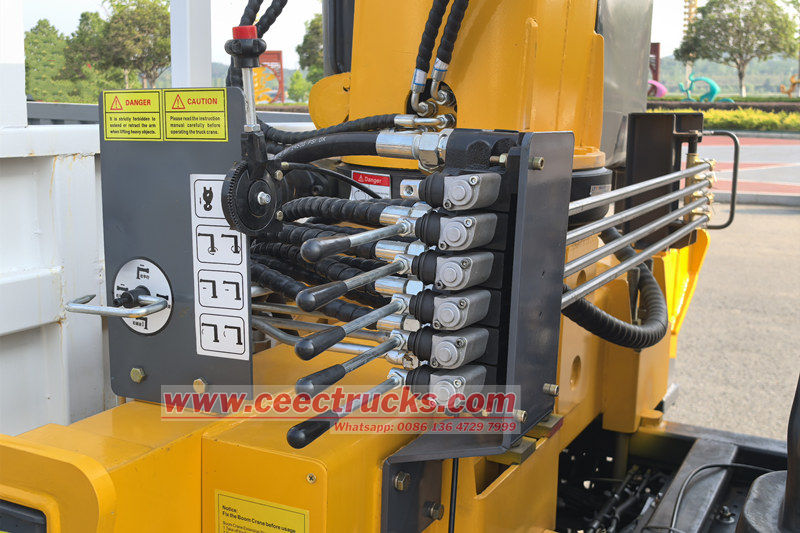

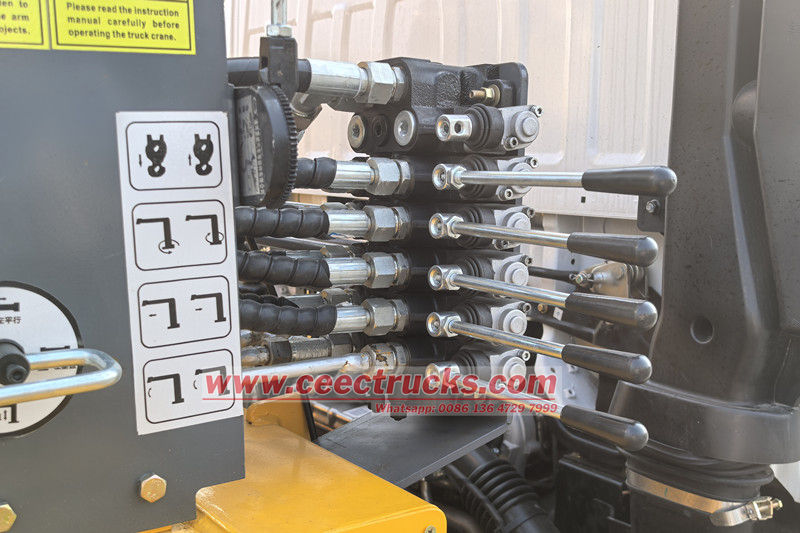

● Bơm thủy lực chuyển đổi năng lượng cơ học thành năng lượng thủy lực và tạo ra dầu áp suất cao. Dầu áp suất cao được vận chuyển đến van đảo chiều đa chiều thông qua đường ống thủy lực. Người vận hành điều khiển tay cầm van đảo chiều để thay đổi hướng dòng chảy của dầu, do đó điều khiển hoạt động của từng bộ truyền động.

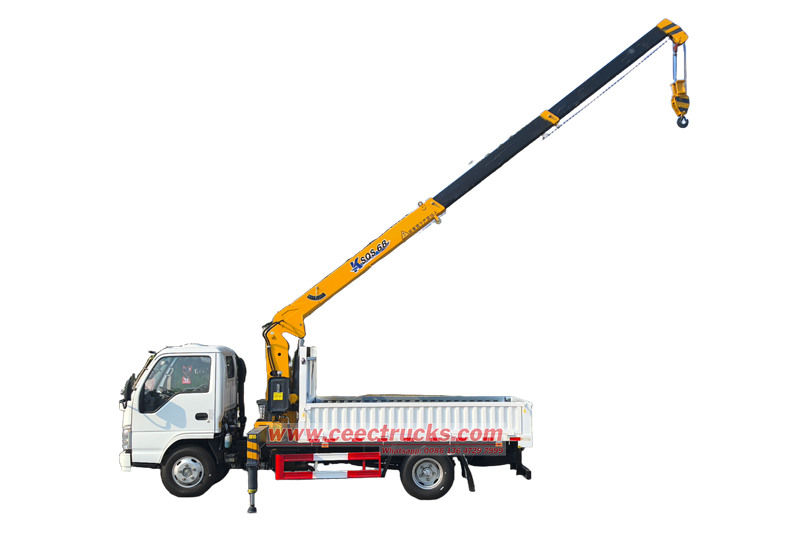

● Khi cần kéo dài cần trục, dầu sẽ đi vào xi lanh ống lồng để đẩy từng phần của cần trục kéo dài theo trình tự; để cần trục nghiêng, dầu sẽ đi vào xi lanh ống lồng để thay đổi góc giữa cần trục và mặt phẳng ngang; động tác xoay được dẫn động bởi động cơ xoay để xoay toàn bộ cần trục theo mặt phẳng ngang.
● Cơ cấu nâng hạ điều khiển dây cáp được thu vào và thả ra thông qua tời để thực hiện việc nâng và hạ các vật nặng. Toàn bộ quá trình được điều khiển chính xác bởi hệ thống thủy lực để hoàn thành việc nâng các vật nặng.
Đặc điểm của xe cẩu gắn trên xe tải Isuzu
● Phạm vi hoạt động rộng: xe cẩu ống lồng có thể mở rộng thành nhiều đoạn và có thể hoạt động trong phạm vi bán kính và chiều cao lớn để đáp ứng nhu cầu của các điều kiện làm việc khác nhau.
● Vận hành linh hoạt: Được trang bị hệ thống thủy lực tiên tiến và tay cầm vận hành, người vận hành có thể dễ dàng kiểm soát độ mở rộng, thay đổi biên độ, quay và nâng của cánh tay cần cẩu, định vị chính xác.
● Độ ổn định tốt: Được làm bằng thép cường độ cao, kết cấu ổn định, được trang bị các thanh giằng có sải rộng, có thể phân tán tải trọng hiệu quả và đảm bảo độ ổn định trong quá trình vận hành.
Ứng dụng rộng rãi của xe cẩu tải Isuzu ELF
● Kỹ thuật xây dựng: dùng để nâng vật liệu xây dựng (như thanh thép, cấu kiện bê tông đúc sẵn), lắp đặt kết cấu thép và vận chuyển thiết bị.
● Kỹ thuật đô thị: dùng để lắp đặt đèn đường, biển quảng cáo, công trình giao thông, v.v., và cũng có thể dùng để cấy ghép cây xanh trong cảnh quan.
● Bảo trì điện: dùng để nâng hạ máy biến áp, cột điện và các thiết bị khác trong quá trình lắp đặt và bảo trì đường dây điện.
● Logistics và vận tải: bốc xếp hàng hóa tại kho, bến tàu và những nơi khác, phù hợp với việc xử lý các mặt hàng có khối lượng lớn.
